РЈ45 женски на 8-пински адаптер за вијчане терминале:
Карактеристике, апликације и водич за избор
Научите како РЈ45 женски адаптер за 8-пински навојни терминал обезбеђује 1 до 1 преломно ожичење од РЈ45 8П8Ц интерфејса до терминалног блока од 3,81 мм од 8 позиција за ЦЦТВ, ДВР, индустријску аутоматизацију, осветљење позорнице, пуштање опреме у рад и лабораторијско тестирање.
Брзо представљање производа
ХКСП-005 Информације о параметрима
| Назив производа | РЈ45 женски адаптер за 8-пин терминални блок |
| Премиер Цабле П/Н | ХКСП-005 |
| Становање | Црни ПВЦ 45 |
| Пин Ассигнмент | 1:1 Право |
| Цоннецтор |
|
| Терминал | 3,81 мм 8-пински терминални блок |
| Врста склопа | Унапред састављена интегрисана структура адаптера |
| Метод ожичења | Вијчани стезни спој, није потребно лемљење |
ХКСП-005 против РЈ45 пигтаил
| Поређење | ХКСП-005 | РЈ45 Пигтаил |
| Интерфејс | РЈ45 женски + 8 прикључак са завртњем | РЈ45 утикач или утичница + голе жице |
| Бреакоут Метход | Пробијање 8-пинског завртња | 8 појединачних жица |
| Фиелд Виринг | Спој са завртњима | Скидање, пресовање или прикључак терминала |
| Обавезно лемљење | бр | Зависи од методе ожичења |
| Могућност поновног ожичења | Лако се искључује и поново повезује | Жице обично захтевају поновну обраду |
Шта је РЈ45 женски адаптер са 8 пинова?
Адаптер РЈ45 са женским на 8 пинских вијака је адаптер за пасивно ожичење који користи 1 према 1 равно ожичење да разбије осам РЈ45 контаката у осам независних вијчаних терминала.
Не мења комуникациони протокол или тип сигнала. Уместо тога, мења физички формат ожичења, омогућавајући инжењерима да директно повежу голе жице, терминале контролног ормана или опрему за тестирање.
Ова структура је погодна за ожичење на терену, пуштање опреме у рад, тестирање сигнала, решавање проблема и привремене тестне везе. Због тога се најбоље описује као алат за разбијање РЈ45 интерфејса и конверзију ожичења, а не као претварач мрежних протокола.
Зашто индустријско ожичење и тестирање захтевају ову врсту адаптера?
РЈ45 интерфејси су погодни за стандардизоване брзе везе, али пуштање у рад опреме, ожичење контролног ормара, лабораторијска испитивања и одржавање често захтевају директан приступ појединачним пиновима или теренским жицама. Адаптер терминала РЈ45 на 8 пинова разбија свих осам струјних кругова кроз навојне терминале без потребе за новим РЈ45 утикачем или лемљењем.
Може да се повеже директно на терминале, инструменте за тестирање и голе жице док поједностављује мерење кола и промене ожичења. У поређењу са РЈ45 пигтаил-ом, он је боље прилагођен честом преправљању, модификацији и решавању проблема, побољшавајући ожичење на терену, тестирање и ефикасност одржавања.
Често постављана питања о РЈ45 конекторима
Основна вредност производа
ХКСП-005
Основне предности ХКСП-005 могу се сумирати као:
◆ Побољшајте ефикасност ожичења на терену
Вијчани терминали елиминишу лемљење и РЈ45 утикач. Теренске жице се могу директно повезати, смањујући припрему алата и поновљене радове током пуштања у рад, одржавања и инсталације.
◆ Обезбедите приступ индивидуалном кругу
Сваки РЈ45 контакт је повезан на независни терминал, омогућавајући повезивање појединачних кола, тестирање и управљање за пуштање у рад, решавање проблема и верификацију интерфејса.
◆ Поједноставите конверзију интерфејса
Када једна страна користи РЈ45, а друга захтева голе жице или терминале, унапред састављени адаптер обезбеђује физичку конверзију интерфејса без редизајнирања комплетног система ожичења.
◆ Смањите радове на монтажи и одржавању
РЈ45 прикључак, унутрашње ожичење, осам терминала и ПВЦ профилисана структура чине један модул, смањујући одвојене компоненте и поједностављујући одржавање, поновно ожичење и привремене везе.

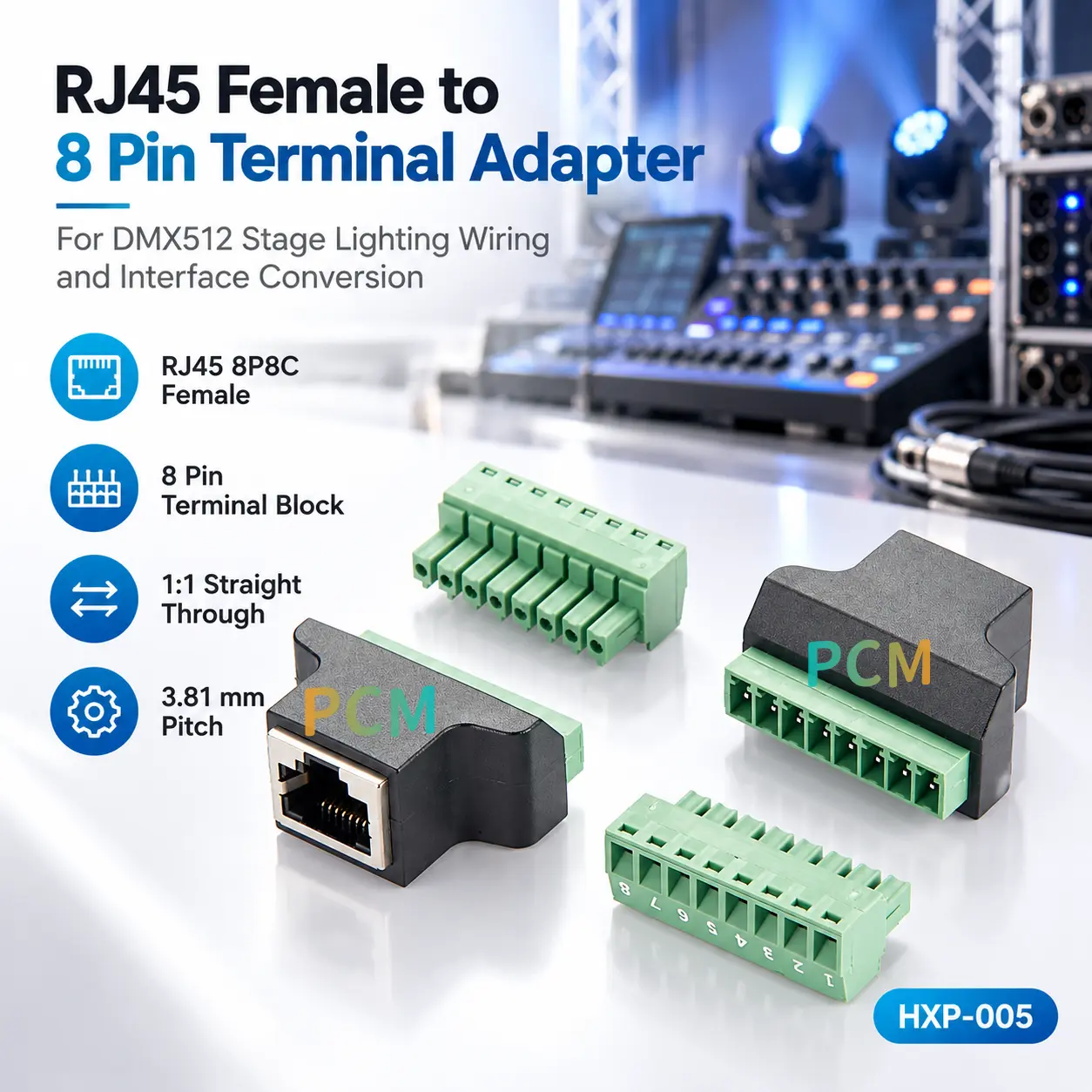

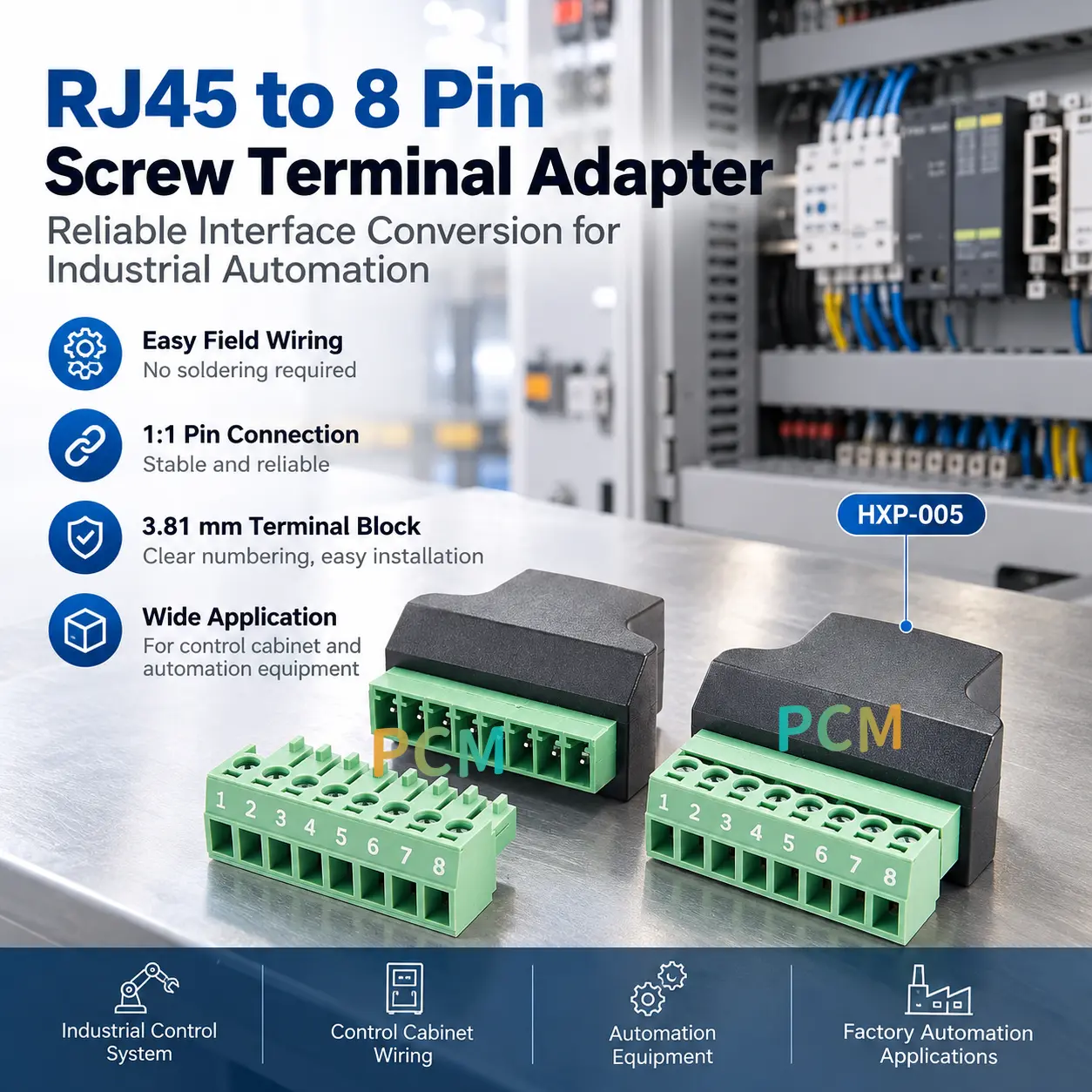

Приказ производа
Слични производи
Изјава о компатибилности
IИнтерфаце и компатибилност ожичења
- Производ користи РЈ45 женски прикључак и механички се спаја са компатибилним РЈ45 утикачима. Стандардна верзија обезбеђује 1 до 1 ожичење од пинова 1–8 до терминала 1–8 без протокола, напона или конверзије сигнала. Проверите пиноут, напон, струју и захтеве за ожичење пре употребе.
Верификација перформанси система
- Повезивање Цат5, Цат5е или Цат6 кабла не гарантује исте перформансе преноса за комплетан систем. Етернет велике брзине, гигабитни етернет и ПоЕ апликације треба да провере импедансу, преслушавање, оклоп, уземљење и интегритет сигнала кроз тестирање на нивоу система.
Како одабрати исправан адаптер за РЈ45 до 8 пинова?
Како потврдити структуру интерфејса?
Потврдите да опрема користи РЈ45 8П8Ц интерфејс и проверите број контаката, оријентацију утикача и механичку структуру уместо да се ослањате само на изглед.
Како потврдити дефиницију пиноута?
Стандардна верзија користи 1 према 1 ожичење од РЈ45 пинова 1–8 до терминала 1–8. Опрема са посебним пиноутом захтева одговарајућу или прилагођену верзију.
Како потврдити сигнал и перформансе?
Потврдите да ли опрема користи Етхернет, РС485, ДМКС512, дигиталне И/О или друге сигнале. Мрежне апликације велике брзине такође захтевају импедансу, преслушавање, заштиту и процену интегритета сигнала.
Како потврдити терминале и окружење?
Потврдите да терминал од 3,81 мм одговара потребној величини жице и оставите простор за уметање РЈ45, ожичење и приступ одвијачем. Оштре средине могу захтевати додатну заштиту.
Могућности прилагођавања
↕ Цустом Пиноут
Пресликавање РЈ45 контаката на терминал може се прилагодити према пиноуту опреме, укључујући ожичење које није 1 према 1.
□ Прилагођена структура терминала
Структура терминала, правац ожичења и начин рада могу се прилагодити за различите просторе инсталације.
◉ Прилагођени нагиб терминала
Стандардни корак је 3,81 мм. Други кораци терминала се могу проценити за различите распореде ПЦБ-а и опреме.
⚙ Прилагођена обликована структура
ПВЦ профилисани облик, боја, позиција означавања и структурни детаљи могу се прилагодити за ОЕМ интеграцију.
⌘ Прилагођено означавање производа
Бројеви пинова, ознаке кола, бројеви делова купаца и етикете производа могу се прилагодити за лакшу идентификацију.
◇ Прилагођено ОЕМ паковање
Појединачно паковање, паковање у расутом стању, налепнице за купце, бар кодови и ОЕМ опције паковања су доступне за обимне поруџбине.
Закључак:
ХКСП-005 РЈ45 женски адаптер за 8-пински навојни терминал користи терминални блок од 3,81 мм са 8 позиција, 1 према 1 ожичење и црну ПВЦ профилисану структуру. Он разбија свих осам РЈ45 8П8Ц кола за лакше ожичење, тестирање и одржавање.
Погодан је за индустријску контролу, ЦЦТВ, ДМКС512 и лабораторијско тестирање Пиноут, дефиницију сигнала, напон, струју и перформансе података треба проверити пре употребе, са доступним прилагођеним ожичењем, терминалима, етикетирањем и ОЕМ паковањем.
Често постављана питања о производима
Да ли је компатибилан са сваким РЈ45 уређајем?
Не обавезно. РЈ45 дефинише само формат интерфејса. Дефиниције Пиноут, напона и сигнала морају бити верификоване.
Да ли конвертује комуникационе протоколе?
Не. Ово је пасивни адаптер који прекида само осам кола и не обезбеђује конверзију протокола.
Може ли се користити за мреже велике брзине?
Каблови се могу механички повезати, али оригиналне перформансе мреже нису загарантоване. Везе велике брзине захтевају тестирање.
Може ли се користити за ДМКС512?
Може се користити када се интерфејс и пиноут подударају, али дефиниције пинова ДМКС сигнала морају бити потврђене.
Да ли је потребно лемљење?
Није потребно лемљење на терену. Жице су причвршћене навојним стезаљкама за тестирање, пуштање у рад и одржавање.
Да ли су доступне прилагођене опције Пиноут и ОЕМ?
Да. Пиноут, терминали, обликовање, боја, етикетирање и паковање се могу прилагодити. Препоручује се одобрење узорка пре обимне производње.
